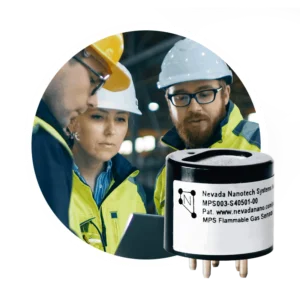

NevadaNano
NevadaNano(NevadaNanotech Systems, Inc.)는 다양한 상업 및 정부 응용 제품을 위한 미세 전자 기계 시스템(MEMS) 기반 센서 모듈 및 하위 시스템을 개발 및 제조합니다. 당사의 제품은 시스템 통합업체 파트너 및 시스템 제조업체가 사용하는 이유는 센서의 고유한 특성, 즉 작은 크기, 저렴한 비용, 무인 작동 및 단일 표준 센서 구성으로 광범위한 위협을 탐지할 수 있는 기능의 이점을 누리기 때문입니다.
특허 받은 센서 기술은 리노에 있는 네바다 대학교에서 개발되었습니다. 초기 R&D는 DARPA, 국방부, 국토안보부의 지원을 받았습니다. 그 결과 NevadaNano는 2004년에 설립되었습니다. 회사는 이제 상용 애플리케이션, 특히 사물 인터넷(IOT)을 지원하는 분산 가스 감지에 초점을 맞추고 있습니다.
제조사 홈페이지
특징
- 수소, 메탄, 프로판, 부탄 등을 포함하여 12가지가 넘는 가장 일반적인 가연성 가스를 동시에 감지
- 드리프트, 부식 또는 독성이 없으며 수명 기간 동안 유지 관리 필요 없음
- 실시간으로 결함이 존재하는 지와 그 이유를 즉시 알려줌
- 실시간 환경 보상 내장
- 교정 불필요
- 자체 테스트 내장
- 저전력( 평균 29mW )
- 실시간 자동 가스 분류
- 유지보수 불필요
- 독성에 지속적으로 노출되어도 중독에 대한 면역
- 예상 수명 15년 이상(2년 보증)
- 아날로그 및 디지털 출력
응용 분야
메탄 누출 감지
연성 가스 감지
실내 공기질
냉매 누출 감지
제품 기본 사양
- 전체 환경 범위에서 메탄에 정확도(Accuracy) 즉 전체 범위(full scale)에서 오차 범위 ±5 %LEL
Analog
- 아날로그 값 범위: 0.01V~2.9V
- 가스 농도 값 범위: 0.4 V (0 %LEL) to 2.0 V (100 %LEL)
제품 크기 및 핀 특성
LEL 규격
MPS sensor ISO 10156 규격과, IEC 60079-20-1 규격
※ MPS Gas sensor는 초기에 ISO 10156 기준으로 제조사에서 교정됨(ISO defualt)
※ ISO (International Organization for Standardization) 국제 표준화 기구, IEC (International Electrotechnical Commission) 국제전기기술위원회
- 가연성 가스의 % Vol, % LEL, PPM 사이의 관계: 5.0 % VOL=100 % LEL=50000PPM
- 메탄(methane)의 경우 ISO 10156 규격일 경우 100 %LEL일때 5.0 % VOL = 50000PPM
- IEC 60079-20-1 규격일 경우 100 %LEL일때 4.4 % VOL = 약 44014PPM
ex) methane IEC, ISO 각각 50 %LEL 주입 시 농도 비교
ISO
IEC
통신 프로토콜
Nevadanano 개발키트
아두이노와 연결
센서의 손상을 방지 하기 위하여 소켓을 사용 하여 연결
데이터 다운로드 링크
